電力監控系統是對現場設備進行數據采集與過程控制的專用軟件，最大的特點是能以靈活多樣的“組態方式”而不是編程方式來進行系統集成，它提供了良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的“組態”，便可以非常容易地實現和完成監控層的各項功能。

　　電力監控系統能同時和國內外各種工業控制廠家的設備進行網絡通訊，它可以與高可靠的工控計算機和網絡系統結合，便可以達到集中管理和監控的目的，同時還可以方便的向控制層和管理層提供軟、硬件的全部接口，來實現與“第三方”的軟、硬件系統來進行整體的集成。

　　電力監控系統功能

　　1、系統拓撲圖

　　進入系統后，首頁一般顯示高壓部分的系統拓撲圖，并在拓撲圖上顯示當前回路斷路器的狀態，當前回路的實時電流、功率、頻率、功率因數等比較重要的電參量，對于高壓系統，還會顯示比較重要的狀態信息，比如：閉鎖重合閘狀態、彈簧儲能狀態、斷路器分合狀態、地刀位置、遠方/就地狀態等;以上數據均為實時值;

　　點擊上方導航欄，可以切換畫面，分為兩級，第一層按配電房區分，第二層按變壓器區分，可快速定位設備。

　　2、四遙功能

　　遙測：電力監控系統采集并保存現場設備的實時數據，包括：電壓、電流、有功、無功、視在功率、頻率、功率因數、累計電能、變壓器溫度等實時電參量;

　　遙信：電力監控系統采集現場設備的狀態，如斷路器分合狀態，對于高壓系統，還可以采集彈簧儲能狀態、地刀位置、遠方/就地、設備故障等，也可采集過流、過壓、電流速斷等報警事件;

　　遙控：電力監控系統可對現場設備進行控制，如遙控斷路器分閘、合閘(需現場設備支持遙控功能);

　　搖調：電力監控系統可設置現場設備的參數，如給綜保設備授時。

　　3、圖表功能

　　下圖顯示的是高壓配電柜D2H4的實時數據和功率曲線、電流曲線。

　　下圖顯示的是變壓器C1T的實時溫度數據和溫度曲線。

　　下圖顯示的是電力抄表功能，設定好起始時間和結束時間，點擊查詢即可得到該時間段設備的用電量，查詢完成后還可保存成Excel文檔或直接打印。

　　4、報警功能

　　越限報警：越限報警需要在數據庫中設定報警值，當實際值小于低報警值或?qū)嶋H值大于高報警值時，報警;報警方式可以是彈窗報警、語音報警、聲光報警(需安裝聲光報警器)等方式。

　　開入量狀態變化報警：該報警需要在數據庫中設置，當開入量狀態變化，如斷路器由合到分或由分到合，此時會報警，報警方式可以是彈窗報警、語音報警、聲光報警(需安裝聲光報警器)等方式。

　　故障報警：該報警需要在數據庫中設置，當故障狀態置1，此時會報警，報警方式可以是彈窗報警、語音報警、聲光報警(需安裝聲光報警器)等方式。

　　下圖為開入量狀態變化報警：

　　5、權限管理

　　具有完善的用戶管理功能，避免越權操作。

　　每一級權限對應相應的控制權限，最多可設置多級不同權限，并記錄權限用戶的操作。 管理員具有最高的權限，并可以對其他用戶或者計算機的權限進行設置;

　　用戶或者計算機被設置了權限之后只能在權限規定的范圍內操作或者瀏覽，權限范圍以外的功能都將被禁止;

　　所有用戶的操作都將被系統日志記錄下來，包括操作時間、操作類型、操作對象、操作結果等等信息。

　　6、事件記錄

　　系統檢測到預定義的事故時，自動記錄事故時刻前后一段時間的所有實時穩態信息，以便事后進行查看、分析和反演。

　　電力監控軟件

　　軟件平臺告警方式：實現短信報警、電話報警、語音報警、聲光報警、郵件報警、APP報警等報警方式。

　　電力監控系統意義

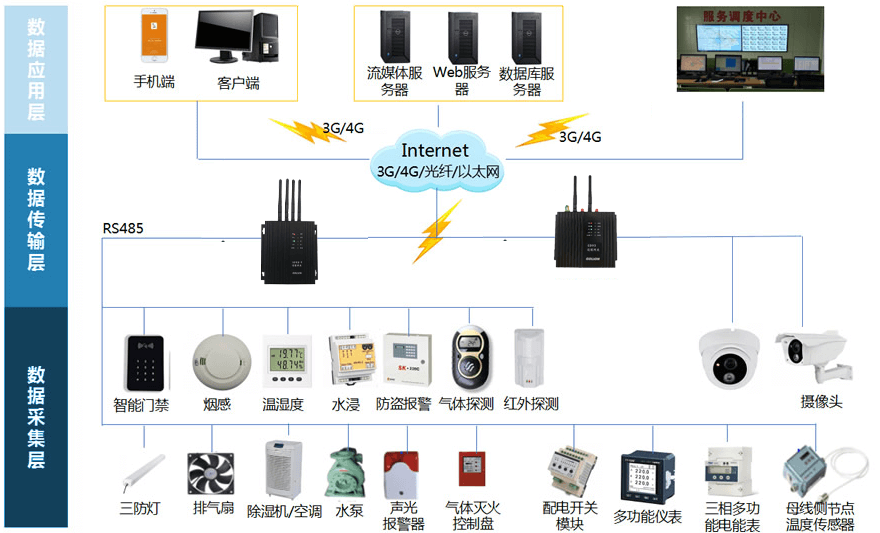

　　電力監控系統以動力、環境、安防子系統進行實時監測和遠程控制，以實現實時監控、預防故障、迅速排障等功能;并在監控的同時實時記錄和處理各種設備運行及報警數據，對動力、環境進行綜合管理，以保障電力設備穩定運行、提高管理人員工作效率，實現少人或無人值守。
