(1)多功能電力儀表（含將數據直接上傳云端功能）

設備功能：

多功能電力儀表（含將數據直接上傳云端功能），用于分布零散區域的電能等數據采集，具備電力參數、電量、需量、電能質量等數據的采集功能。設備集成遠程通訊功能，可通過4G等全網通網絡向云端實時傳送采集數據。

1)一般技術條件

工作電源：AC95-260VAC/DC；

額定輸入電壓57.7V/100V-220V/380VAC；

接線方式滿足三相三線制測量和三相四線制測量；

開關量輸入點不少于2個，無源點接入；

開關量輸出不少于2個；

工作溫度范圍0°C-70°C；

濕度范圍5%-95%。

2)通訊功能

上行通訊采用4G全網通，下行通信采用RS485接口。多功能電力儀表與云平臺之間采用TCP連接，云平臺作為連接的服務端，多功能電力儀表作為連接的客戶端，主動向云平臺發起連接。

多功能電力儀表應支持發送自定義注冊包的功能。多功能電力儀表與云平臺之間的TCP連接建立成功之后，需要向云平臺發送注冊包。

網絡發生中斷后，設備應自動重新發起連接。

3)通訊規約

支持Modbus、MQTT、其他協議（需與平臺適配）

4)測量參數范圍

可測量三相電流，相電壓，線電壓，有功功率，無功功率，視在功率，總功率因數，有功電能，無功電能，需量，總諧波含量，2-31次諧波，電壓不平衡度，電流不平衡度等。

5)精度要求

電壓精度0.5級，電流精度0.5級，有功功率1.0級，無功功率1.0級，功率因數1.0級，有功電量精度0.5級，無功電量精度2級，諧波精度B級。

6)絕緣性能

工頻耐壓AC2kV，1min；絕緣電阻 ≥100MΩ；沖擊電壓6000V。

7)配備二次開口式CT。

(2)多功能電力儀表

設備功能：

適用于高低壓配電系統中的配電柜、開關柜等，可實現實時參數測量、電能計量、需量統計、告警功能、諧波測量等功能。

1)一般技術條件

工作電源：AC95-260VAC/DC；

額定輸入電壓57.7V/100V-220V/380VAC；

接線方式滿足三相三線制測量和三相四線制測量；

開關量輸入點不少于2個，無源點接入；

開關量輸出不少于2個；

通訊接口采用RS485等方式；

工作溫度范圍0°C-70°C；

濕度范圍5%-95%，無凝露。

2)測量參數范圍

可測量三相電流，相電壓，線電壓，有功功率，無功功率，視在功率，總功率因數，有功電能，無功電能，需量，總諧波含量，2-31次諧波，電壓不平衡度，電流不平衡度等。

3)精度要求

電壓精度0.5級，電流精度0.5級，有功功率1.0級，無功功率1.0級，功率因數1.0級，有功電量精度0.5級，無功電量精度2級，諧波精度B級。

4)絕緣性能

工頻耐壓AC2kV，1min；

絕緣電阻 ≥100MΩ；

沖擊電壓6000V。

5)配備二次開口式CT。

(3)智能網關（數字電房標準版）

除具備網關設備的基本功能外，因需要接入多種不同類型的傳感器和控制器，下行通信接口種類更為全面、數量更多，網關具備更高的運算能力及存儲容量，支持邊緣計算。具備數據加密功能。

1）主要技術參數

工作溫度：﹣25～﹢70℃

工作電壓：交流110 ～265V或?qū)挿褐绷鬏斎耄?/span>

CPU：主流核心處理器，主頻≥600M

內存：≥512M

Flash：≥1G；

通訊接口：至少具備1路無線公網（支持2/3/4G或5G）及專網遠程通信接口，支持可擴展光纖接口及信號增強器；

串口：≥2路RS485（自帶或擴展），全光電隔離

以太接口：≥2路以太網接口，10/100Mbits/S自適應

開關量數據輸入采集：≥2路DI（自帶或擴展），全光電隔離

2）通訊協議

智能網關應兼容市面眾多工業控制器及傳感器設備，需支持工業通訊協議標準化接入技術體系；

下行通訊協議：支持ModbusRTU、DL/T 645、ModbusTCP、IEC104等協議，支持配合平臺協議擴展；

上行通訊協議：支持Modbus RTU、Modbus TCP、MQTT、IEC104等協議，支持配合平臺進行協議擴展；

3）邊緣計算

智能網關支持完成終端設備的數據采集和解析計算任務，支持部署相關采集設備的數據解析工具和相關算法模型，智能分析并計算生成設備狀態診斷及測量結果，遵循云平臺的系統通信規約上送。具體功能要求不僅限于以下內容：支持基本的數學運算、邏輯運算、自定義測點、組合復雜控制、聯動告警邏輯等功能；具備云邊協同能力，可節省云平臺數據處理壓力；可根據云平臺業務需要本地編程，實現不同的業務的算法。

4）網關及終端設備管理

智能網關要求配備專業的網關及終端設備管理平臺，包括但不限于監控網關及其連接的終端設備運行狀態、統計終端設備數量等功能，該管理平臺需與“粵能投”平臺實現集成。

5）其他功能

智能網關支持以太網、無線等通信方式與云平臺或調度平臺進行通信，實現故障信息上報和線路設備信息的實時上送。支持?jǐn)帱c(diǎn)續傳，且通信中斷恢復或掉電重啟后，應能實現遙信信息自動續傳并確保數據完整；

智能網關支持遠程對網關進行配置、維護、通信診斷調試，包括參數設定、工況顯示、遠方重啟、系統診斷，并具備自測試、自診斷、自恢復功能，發現網關的內存、時鐘、I/O口等工作異常，應記錄網關異常情況并上報；

智能網關支持遠程升級網關的配置和程序；

智能網關有數據存儲功能，存儲空間及存儲周期應滿足云平臺的數據存儲需要；

智能網關裝置重新上電或復位后，應具有自動恢復功能，保持原有的各項設置值，若網關裝置掉電，網關裝置不能丟失數據，若裝置死機，具備重啟功能；

智能網關支持?jǐn)?shù)據加密，支持市場主流的身份認證及加密算法，滿足電網三級等保要求，可封裝傳輸報文，保證數據安全可靠傳輸；

智能網關具備良好的電磁兼容性能，應出具型式檢驗報告。

6）安裝方式

安裝在原有低壓配電柜或?qū)Ｓ脵C(jī)柜中，支持導軌式、壁掛式等安裝方式。

7）軟著、專利要求

智能網關根據“粵能投”平臺應用需求所產生的研發和創新，其軟著和專利所屬權應為廣東電網能源投資有限公司。

(4)變壓器狀態采集單元

采集單元一般安裝在變壓器本體附近，直接讀取變壓器本體測控裝置的數據，采用有線或無線通信方式上傳到網關。

1）主要技術參數

大于3路開關量輸出：繼電器輸出

測溫范圍：﹣40～200°C

測溫精度：0.1°C

環境溫度：﹣20～+55℃

有線或無線通信

2）安裝方式

安裝于變壓器本體附近，或者其他可壁掛式安裝的位置。采集單元的RS485通信端口通過有線方式連接到變壓器自帶監控終端單元的RS485通信端口。

(5)直流電源模塊

輸入電壓范圍：AC95-260V

效率：大于85%

直流輸出電壓24V；

輸出額定功率不小于50W。

工作溫度：0°C～70°C

工作濕度：5%～95%，無凝露

達到額定輸出功率的105%～130%時過負載保護，電源重啟后可恢復正常輸出

(6)通信箱

箱體尺寸需要滿足智能網關、直流電源模塊等設備的安裝要求。內部布線應合理，并根據實際應用場景需要配置裝空氣開關。

安裝方式：在配電房?jī)?nèi)掛墻安裝，主要用于放置智能網關和直流電源模塊，以及未來擴展數據采集范圍預留數據采集設備的安裝位置。若采集點少也可以將智能網關和直流電源模塊放置在開關柜內部，減少布線。

(7)環境溫濕度傳感器

實現對智能配電房?jī)?nèi)溫度濕度值實時監測。

1）主要技術參數

溫度測量范圍：-10℃～80℃

濕度測量范圍：0%RH～100%RH

濕度精度：±3%RH

溫度精度：±0.5℃

響應時間：≤15s

供電電源：DC24V±20%（正常供電），電池作為后備電源

功耗≤0.5W

2)安裝方式

采用壁掛式安裝。

(8)溫度傳感器

實時采集設備溫度，測溫方式可選用接觸式或紅外式。

1)主要技術參數

供電方式：電流感應取電，工作感應電流＞5A，或者自帶電池。

工作電流范圍：100mA

工作溫度：﹣10～﹢120℃

溫度測量范圍：﹣10～﹢80℃

接口要求：無線LORA通信

2)安裝方式

安裝方式/位置：設備測溫點處，綁扎式安裝。

(9)煙霧探測器

檢測一定空間范圍內的煙霧濃度，超過安全濃度則產生報警開關輸出。

1）主要技術參數

工作溫度：-10℃～80℃

工作環境濕度：≤99%RH

供電電源：DC24V±10%；

輸出方式：干節點輸出

靈敏度等級：m=0.15~0.5dB/m

2）安裝方式

安裝方式/位置：通常安裝在可燃源的上方天花上，采用吊頂式安裝。報警通信方式為有線干接點。

(10)水浸報警傳感器

檢測配電房是否有水浸。

1）主要技術參數

工作溫度：-10℃～80℃

工作濕度：20%RH～100%RH

輸出方式：常閉/常開型無源輸出

誤報率: ≤0.01%

靈敏度：3mm±1mm

相應時間：≤1s

2）安裝方式

安裝在配電房低水位的位置，如電纜溝或者電房低水位地面上。

(11)噪聲傳感器

本部分包含噪聲傳感器及相關附件，實現對干式變壓器房等配電房?jī)?nèi)噪聲實時監測。

1)主要技術參數

工作溫度：-10℃～80℃

工作環境濕度：≤99%RH

工作電源：DC24V±20%

測量范圍：30～130dB

頻率范圍：20Hz～12.5kHz

最大誤差：0.5dB

2)安裝方式

采用壁掛式安裝。

(12)門禁傳感器

門禁傳感器應具備將配電房門的開啟、關閉狀態信號上傳至監控終端單元的功能。

1)主要技術參數

工作溫度：-10℃～80℃

工作環境濕度：≤99%RH

輸出方式：常閉型無源輸出

動作距離：≥35mm

2)安裝方式

采用壁掛式安裝。

(13)智能網關（數字電房定制版）

在數字電房方案標準版中的智能網關配置要求基礎上，根據現場所需控制的非智能化設備數增加2至4路DO繼電輸出接口。

(14)局部放電傳感器

本部分包含特高頻局放傳感器、超聲波局放傳感器、高頻脈沖局放傳感器、局放采集裝置及相關附件。具體功能如下：

1）能夠準確的在線測量局部放電引起的變壓器局放量水平；

2）具有局部放電分析功能，并可以了解局部放電的類型、強度，能夠準確的反映出變壓器中壓電纜頭局部放電嚴重程度運行狀態，其中：特高頻檢測法應能提供PRPS、PRPD等圖譜數據；

3）適用于變壓器局部放電監測，并滿足抗干擾有關標準要求；

4）具備在線監測模式，并能對放電報警閾值予以報警輸出；

5）具備多通道測試功能，并且每個通道可單獨由用戶自行設置報警警戒值，具有報警值設置功能；

6）具有檢測數據的保存和導出功能；

7）具備自檢功能，并具備將自檢信號上傳至監控終端單元的功能；

8）高頻電流傳感器具有防短路功能，短路、斷路時應將告警信號傳輸至主控終端；

9）局部放電的檢測技術、方法和相應報警判定值，應符合國家有關規定；

10）與監控終端單元之間的通訊接口/上傳接口支持無線或RS485接口，支持Modbus、MQTT通信協議，能夠按照標準協議將監測數據、局放異常等報警信號上傳至監控終端單元。

(15)負荷控制裝置

負荷控制裝置主要包括監控終端（可由帶DO輸出的網關替代）和智能開關，根據配電房的實際狀況選擇性配置，需滿足以下要求：

1）主要技術參數

工作溫度：-10℃～+45℃，24小時溫差不超過35K。

剩余電量動作保護器：采用電子式脫扣器或熱磁式脫扣器的剩余電流動作保護器應具備過電流保護及短路保護功能。

通信要求：智能開關與監控終端單元之間的通訊接口/上傳接口支持無線或RS485接口，支持Modbus、MQTT通信協議

2）功能要求

繼電保護：具備剩余電流保護、短路保護、過負荷保護、缺相保護、缺零保護、過壓、欠壓保護功能。

監視功能：具有顯示、監測線路運行電流及電壓、剩余電流等整定值、低壓電網剩余電流、故障相位和跳閘次數記錄等功能。

遠程控制：可實現開關遠程控制，能遠距離進行分閘、合閘及查詢開關位置及運行狀況等功能。

其他功能：在不允許斷電的場合， 具有報警狀態功能。智能開關具有1路繼電器或輔助輸出開關接點（合閘接通，分閘打開），可向終端管理設備提供設備的分合狀態信號。

3）安裝方式

監控終端安裝在原有低壓配電柜或?qū)Ｓ脵C(jī)柜中，支持導軌式、壁掛式等安裝方式。

智能開關安裝在低壓配電柜或配電箱中。

(16)儲能智能終端（智能網關）

用于儲能數據采集的智能終端，應具備較高的運算能力及存儲容量，支持邊緣計算，具體配置如下：

1）主要技術參數

工作溫度：﹣25～﹢70℃

工作電壓：交流110 ～265V或?qū)挿褐绷鬏斎耄?/span>

CPU：主流核心處理器，主頻≥600M

內存：≥512M

Flash：≥1G；

通訊接口：至少具備1路無線公網（支持2/3/4G或5G）及專網遠程通信接口，支持可擴展光纖接口及信號增強器；

串口：≥2路RS485（自帶或擴展），全光電隔離

以太接口：≥2路以太網接口，10/100Mbits/S自適應

開關量數據輸入采集：≥2路DI（自帶或擴展），全光電隔離

2）通訊協議

智能網關應兼容市面眾多工業控制器及傳感器設備，需支持工業通訊協議標準化接入技術體系；

下行通訊協議：支持ModbusRTU、DL/T 645、ModbusTCP、IEC104等協議，支持配合平臺協議擴展；

上行通訊協議：支持Modbus RTU、Modbus TCP、MQTT、IEC104等協議，支持配合平臺進行協議擴展；

3）邊緣計算

智能網關支持完成終端設備的數據采集和解析計算任務，支持部署相關采集設備的數據解析工具和相關算法模型，智能分析并計算生成設備狀態診斷及測量結果，遵循云平臺的系統通信規約上送。具體功能要求不僅限于以下內容：支持基本的數學運算、邏輯運算、自定義測點、組合復雜控制、聯動告警邏輯等功能；具備云邊協同能力，可節省云平臺數據處理壓力；可根據云平臺業務需要本地編程，實現不同的業務的算法。

4）網關及終端設備管理

智能網關要求配備專業的網關及終端設備管理平臺，包括但不限于監控網關及其連接的終端設備運行狀態、統計終端設備數量等功能，該管理平臺需與“粵能投”平臺實現集成。

5）其他功能

智能網關支持光纖、無線等通信方式與云平臺或調度平臺進行通信，實現故障信息上報和線路設備信息的實時上送。支持?jǐn)帱c(diǎn)續傳，且通信中斷恢復或掉電重啟后，應能實現遙信信息自動續傳并確保數據完整；

智能網關支持遠程對網關進行配置、維護、通信診斷調試，包括參數設定、工況顯示、遠方重啟、系統診斷，并具備自測試、自診斷、自恢復功能，發現網關的內存、時鐘、I/O口等工作異常，應記錄網關異常情況并上報；

智能網關支持遠程升級網關的配置和程序；

智能網關有數據存儲功能，存儲空間及存儲周期應滿足云平臺的數據存儲需要；

智能網關裝置重新上電或復位后，應具有自動恢復功能，保持原有的各項設置值，若網關裝置掉電，網關裝置不能丟失數據，若裝置死機，具備重啟功能；

智能網關支持?jǐn)?shù)據加密，支持市場主流的身份認證及加密算法，可封裝傳輸報文，保證數據安全可靠傳輸；

智能網關滿足電網三級等保要求，可實現終端設備與電力專網的連接，滿足調度直控終端設備的相關要求；

智能網關具備良好的電磁兼容性能，應出具型式檢驗報告。

6）安裝方式

安裝在原有低壓配電柜或?qū)Ｓ脵C(jī)柜中，支持導軌式、壁掛式等安裝方式。

7）軟著、專利要求

智能網關根據“粵能投”平臺應用需求所產生的研發和創新，其軟著和專利所屬權應為廣東電網能源投資有限公司。

(17)充電智能終端（智能網關）

用于充電樁數據采集的智能終端，應具備較高的運算能力及存儲容量，支持邊緣計算。此外，由于充電站可能涉及配電設備的接入，在涉及的充電站智能運維的場景下還需配置控制、保護與事件信息記錄功能，其具體配置如下：

1）與儲能數據采集的工業互聯終端所要求的配置相同；

2）具備以下控制保護功能：短路保護、過載保護、欠壓保護、過壓保護、過溫保護、缺相保護、相序錯保護、斷零保護；

3）具備以下事件信息記錄功能：故障記錄、報警保護記錄、開關變位記錄

(18)無線通信模塊

無線通信模塊根據每一臺充電樁控制器的位置進行配置，實現與充電智能終端間的無線通信。其主要配置如下：

1）采用 LoRa 調制技術，具有數據加密，分包長度可設；

2）采用阻燃塑料殼體，導軌式安裝結構，安裝便捷高效；

3）采用隱藏式按鈕切換工作模式，避免誤觸發，設備工作運行更可靠；

4)支持無線發送指令數據包，遠程配置或讀取無線電臺參數；

5)支持通信密鑰功能，有效防止數據被截??；

6）支持 Modbus、ICE104 協議傳輸。

(19)空調智能終端（智能網關）

中央空調智能交互終端是指基于柔性調控技術和邊緣計算思想設計的智能終端。實現對樓宇、公共建筑內部不同類型的用能設備、裝置的泛在互聯、信息感知，形成云邊互動、綜合節能等智能應用。它上行實現與主站通信、下行與用電設備的實時交互，實現柔性調控操作。它可以提供穩定、實時、精確的報文轉發、信息監控等諸多的功能。終端在執行控制的同時，可以實時完成同步運行數據采集，數據轉發、信息監控等功能，以實現諸多后臺管理、數據分析、信息凝聚等方面的應用。按照虛擬電廠中央空調控制要求，其主要配置如下：

1）與儲能數據采集的工業互聯終端所要求的配置相同；

2）具備以下功能：

智能終端在運行過程中負責監視和控制各柔性調控用電設備，解析并執行來自主站系統的下行指令。

對于各用電設備上送的數字量輸入(DI)信號、模擬量輸入信號(AI)等數據轉發至主站系統；主站系統下發的各類指令也可直接下發至相應的智能終端。

可對接入電參量、熱工參量、狀態參量、環境參量等數據進行建模并實時運算；

通過自帶定制化的管理與調度算法、電能質量分析算法等實現智能化的節能降耗。

通過本地、遠程互聯接口，將信息路由至本地及遠端主站服務節點，實現本地信息融合與云邊互聯。

能夠自動匹配柔性調控信號和資源狀態，進行智能調節并上報實時響應能力，以滿足虛擬電廠和應急調控等業務需求。

(20)電量監測模塊

為了滿足主站對于空調柔性調控負荷的考核以及能效管理采集的電量需求，用戶側需要安裝一定數量的計量器具獲取相關用電系統和用電設備的電量和負荷信息。

為了確保能夠?qū)崿F(xiàn)對空調系統總電量、空調系統設備分項電量計量的采集要求，用電信息的采集按照以下計量方式進行。

空調主機電量一般通過對中央空調主機進行分項計量。建設的方式獲取，每臺主機(冷水機組、風冷熱泵機組等)都安裝1塊采集智能電表，廢棄主機不安裝。

計量器具原則上選擇易于安裝的智能電表或智能計量模塊，能夠適應樓宇內各種配電柜和啟動柜內安裝環境，同時智能電表或智能計量模塊等產品應符合國家相關產品的規定。

(21)環境參數監測

為了更好的向主站和用戶側的系統提供削峰效果反饋，需進行環境信息采集。其中，室內溫濕度采集：用于監測室內溫濕度變化，反應中央空調系統設備作用效果。

室內溫濕度傳感器的安裝需要能夠真實體現室內的溫濕度情況，不宜安裝在靠近空調出風口和出風口直吹的位置，不能安裝在無空調作用的區域內和受外界干擾較大的位置等。每個用戶的室內監測點不少于1個。

(22)光伏智能終端（智能網關）

用于光伏數據采集的智能終端，應具備較高的運算能力及存儲容量，支持邊緣計算，具體配置如下：

1）與儲能數據采集的工業互聯終端所要求的配置相同；

2）其他功能要求：

工業互聯終端本地通信接入方式應支持多種通信方式同時接入，包括新一代載波通信、RS485、以太網等；上送設備狀態異常信息至主站；工業互聯終端具備即插即用功能；運行穩定可靠，具有豐富的業務接口，適用于物聯網及工業環境下的信息接入。

(23)載波交換機

在無集中器存在條件下，用于獨立構建載波局域網，滿足光伏應用場景下利用載波進行網絡管理和數據交換的需要，具有高傳輸速率、免布線的優點，具體配置如下：

1）主要技術參數：

工作電壓： 3 * 220V AC（80%—120%） 50HZ；

防護等級：IP51

整機功耗：靜態功耗：≤ 0.8w 、動態功耗：≤ 4w；

工作溫度：-10℃～+70℃；

工作濕度：5％～90％；

通訊方式：新一代載波通訊；

工作頻段：2～12MHz可調；

應用層通訊速率峰值：3Mbps；

安裝方式：支持導軌/壁掛安裝。

2）功能要求：

支持新一代載波通信，具備載波網管管理和數據訂閱功能；具備數據高頻采集功能，支持5分鐘曲線采集；支持即裝即采功能；支持自組網功能；支持通訊路由自動優化功能；具備和智能網關通過新一代載波通信功能。

(24)光伏數據采集終端

1）主要技術參數：

工作電壓：220V AC（80%—120%） 50HZ；

防護等級：IP51；

整機功耗：靜態功耗：≤ 0.6w 、動態功耗：≤ 2w；

工作溫度：-25℃～+75℃；

工作濕度：0%～95%（無凝露）；

通訊方式：新一代載波通訊；

工作頻段：2～12MHz可調；

應用層通訊速率峰值：3Mbps；

安裝方式：壁掛安裝；

2）功能要求：

內置1路RS485接口歐，支持新一代載波通信，具備數據訂閱功能，可接入光伏逆變器、斷路器、傳感器、開關、充電樁等各類非電表設備；具備數據高頻采集功能，支持5分鐘曲線采集；支持即裝即采功能；支持協議轉換功能，modbus協議轉新一代載波協議。

(25)監控?cái)z像頭

實現對智能配電房、電動汽車充電站和儲能電站實時監控，其中網絡固定槍型攝像機為標配，網絡高速球型攝像機為選配。主要技術參數如下：

分辨率要求200萬像素或以上（1080P）；

靶面（感光元件）要求尺寸在1/2.8或以上，CCD及CMOS皆可，鏡頭 2.8mm~12mm；

要求支持H.265、H.264編碼；

支持寬動態范圍達120dB，適合逆光環境監控；

視頻壓縮碼率32 Kbps~16Mbps；；

支持1920×1080@30fps實時幀率；；

支持標準的128G Micro SD/SDHC/SDXC卡存儲；

支持三級用戶權限管理，支持授權的用戶和密碼，支持IP地址過濾；

防護等級IP66；

支持通信協議：GB/T 28181、TCP/IP、FTP、HTTP、PPPoE等；

支持?jǐn)帱c(diǎn)續傳；

前端支持SD卡存儲；

如果現場光照不理想，攝像頭需要保證低照度下的成像質量（由實際現場情況判斷）；

攝像頭斷電復通后支持自動重?fù)苌暇€功能；

支持由平臺側進行攝像機參數批量修改設置和運維管理；

提供設備SDK、相關文檔及原廠對接平臺技術支持；

(26)立桿

戶外安裝的攝像機，為了獲得更佳的監控視角需要進行立桿，其中涉及挖坑、布管、埋線等工作，且路面施工完畢后應恢復路面的原初始狀態，保證美觀。

(27)視頻接入及通信

根據現場條件，優先采用有線光纖模式將本地視頻數據傳輸至云平臺，若不具備光纖條件則采用無線模式將視頻數據傳輸至云平臺，可選擇使用三大運營商（移動、電信、聯通）的通信服務（每一路通信每月不低于10G流量）。

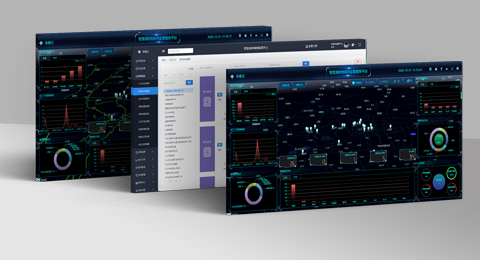

(28)視頻監控平臺服務

功能包括視頻存儲、視頻管理、視頻查看、平臺遠程訪問。具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能。主要技術參數如下：

存儲方式：云端存儲；

存儲內容：可存儲3-7天的監控視頻，具備隨時調用查看功能；

數據備份：支持對重要的數據能夠進行備份；

畫面翻轉：支持對畫面順時針旋轉270度，對畫面進行“左右”、“上下”、“中心”鏡像翻轉；

通信方式：優先采用有線光纖的方式與平臺端通信，若條件不允許可采用無線方式；

通信協議：支持ONVIF協議、RTSP協議、GB/T28181協議；

安裝方式：配置相應云服務器進行云存儲。

(29)AI智能分析模塊

功能至少包括陌生人識別、越界識別、車牌抓拍預警、煙火預警、持刀預警、倒地預警等，可根據業務場景具體需求定制開發相應功能。

部署方式：云端部署。

其他要求：AI算法涉及與“粵能投”平臺集成的，其軟著和專利所屬權應為廣東電網能源投資有限公司。

(30)通信箱設計要求

根據各應用場景的現場安裝條件，可選配通信箱，箱內配置有標準電源模塊、接線端子、標準可拆卸式導軌安裝輔助配件等，實現各類設備（如智能網關、工業電源模塊、視頻云節點等）快速安裝。

（1）通用技術要求

1）預留孔洞可穿電源線、通信線和天線。

2）所有連接于端子排的內部配線，應以標志條和有標志的線套加以識別。

3）屏上的設備均應有便于識別銘牌或標簽框。

4）一個端子只允許接入一根導線。端子排間應有足夠的絕緣。端子排應根據功能分段排列，并加入可進行標注的隔離件，至少留有10%的備用端子，且可在必要時再增加。端子排間應留有足夠的空間，便于外部電纜的連接。

5）預留足夠長的導軌，便于設備安裝。

（2）機柜技術參數

1）屏柜尺寸：按現場實際配置；

2）屏柜顏色：RAL7035；

3）板材厚度：≥1.2mm，前面板采用透明有機玻璃；

4）屏柜門鎖：高強度鋅合金連桿鎖；

5）屏柜絲?。航z印清晰；

6）屏柜接地：機柜需配有接地柱或接地端子。

(31)輔材

1） 低壓熔斷器

熔斷體額定電壓：AC500V

熔斷體額定電流：6A

分?jǐn)嗄芰Γ翰恍∮?5kA

型號：陶瓷型RT28;

分?jǐn)喾秶褪褂妙悇e：gG(全范圍，電纜和導線保護）

安裝方式：熔斷體底座導軌式安裝

2）通信電纜

通信電纜用于現場設備之間的485通信。采用RVSP2*0.75的屏蔽雙絞線，電纜截面積不小于0.75平方毫米。

3）電流采樣線

用于多功能電力儀表的電流采樣接線，不小于2.5平方毫米。

4）電壓采樣線

用于多功能電力儀表的電壓采樣接線，不小于1.5平方毫米。

5）網線

超五類網線。

6）其他材料

項目使用的其他材料。

輔材參考品牌：正泰、德力西、施耐德、ABB、珠江電線、揚州中興、遠東電纜、普天等主流品牌
